ELK 구축 및 Filebeat로 로그 전송

📌 Docker Compose 로 ELK 구축

---

ELK 구축

https://github.com/deviantony/docker-elk

mkdir ~/workspace
cd ~/workspace
git clone https://github.com/deviantony/docker-elk.git



Logstash 파이프라인 설정 추가



Logstash 파이프라인 설정은 logstash/pipeline/logstash.conf 를 수정해주면 된다.

Logstash 파이프라인 설정은 크게 다음의 3단계로 구성된다.

• Input
• Filter
• Output

input {
        # FileBeat를 통해 로그 수집
        beats {
                port => 5000
                host => "0.0.0.0"
                ssl => false
        }

        tcp {
                port => 4560
                codec => json_lines
        }
}

## Add your filters / logstash plugins configuration here
filter {
        grok {
                match => [
                        "message", "\\[%{LOGLEVEL:log_level}\\]"
                ]
        }
}

output {
        # 처리한 로그를 Elastic 서버로 전송
        elasticsearch {
                hosts => "elasticsearch:9200"
                user => "elastic"
                password => "changeme"
                index => "logstash-%{+YYYY.MM.dd}"
        }
}



❓Grok

• 정규표현식을 이용해 원하는 데이터 영역만 추출하는 기능

grok {
      match => [
              "message", "\\[%{LOGLEVEL:log_level}\\]"
      ]
}

로그로 부터 Log Level를 파싱하여 관리하기 위해 사용

• 로그 메세지에서 Log Level를 파싱하여 커스텀 필드인 log_level로 추가하는 부분이 match 부분이다.

Log Level은 (INFO, DEBUG, WARN… 등)을 포함하는 사전에 정의된 패턴

이에 매칭되는 값이 있는 경우 log_level 이라는 필드로 해당 값을 추가



Dokcer Compose 실행

docker-compose build && docker-compose up -d

ELK 컴포넌트

• Elasticsearch : 9200 / 9300
• Logstash : 5000 / 9600
• Kibana : 5601

Kibana에서 로그를 확인하기 위해 먼저 축적되는 로그가 있어야 한다.

• 해당 로그를 기반으로 설정
• 로그를 받아 저장하기 위해 Filebeat를 사용



📁 Filebeat로 로그 전송

---

Filebeat 설치

$ wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.12.0-x86_64.rpm
$ rpm -vi filebeat-7.12.0-x86_64.rpm



Filebeat 설정 변경

sudo rm filebeat.yml
sudo vi filebeat.yml

// filebeat.yml

filebeat.inputs:
- type: log
  enabled: true

  paths:
    # 각자의 경로에 맞게 수정 ex) - /Users/beomsic/Documents/study/elk/logs/error/*.log
    - /home/로그경로...

  # custom fields가 필요한 경우 추가
  fields:
    env: "dev"
    project: "project"

  # multiline 설정
  multiline.pattern: ^[0-9]{4}-[0-9]{2}-[0-9]{2}[[:space:]][0-9]{2}:[0-9]{2}:[0-9]{2}[[:space:]]\\[
  multiline.negate: true
  multiline.match: after

setup.kibana:
  # 각자의 서버 주소:5601로 설정
  host: "서버주소:5601"

output.logstash:
  enabled: true
  # 각자의 서버 주소:5000로 설정
  hosts: ["서버주소:5000"]

fields

• fields 하위에는 custom 한 값들을 추가로 넘겨줄 수 있다.
• 위의 코드에서는 현재 로그를 전송하려는 서버의 환경 정보, 프로젝트 명 추가

multiline

• 패턴을 구분자로 하여 여러 라인의 메시지를 1개의 메시지로 인식하도록 처리한다.
• 이런 패턴을 multiline.pattern 으로 추가
• multiline.negate 는 true
• multiline.match 는 after로 주면 된다.
• 이는 같은 패턴이 나올 때 까지 이전 로그에 붙인다는 것을 의미



연결 테스트

• 설정 정보 테스트

filebeat test config

• 연결 테스트

filebeat test output

시작 및 종료

• 로드

filebeat setup -e

• 시작

filebeat run



📌 Kibana 설정 및 모니터링

---

Kibana 설정

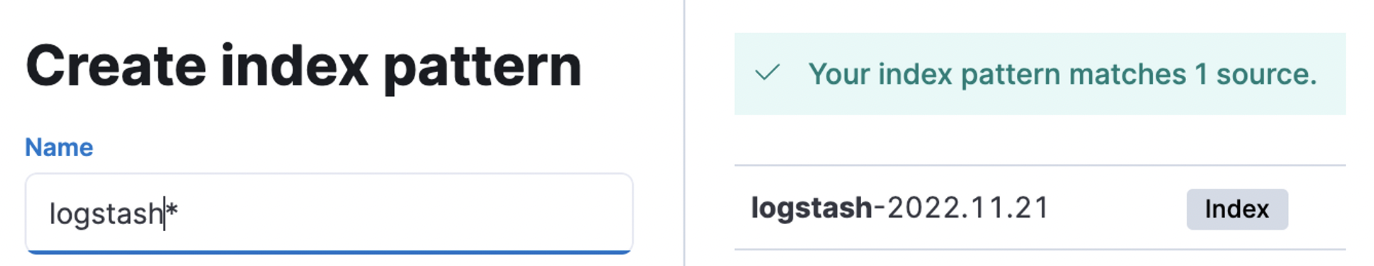

index Pattern 설정

Stack Management → Index Patterns → Create index pattern

• 이때, Elastic으로 전송된 로그가 있어야 한다.

Logstash output 설정에 작성한 인덱스 패턴을 추가.

• Logstash output 설정에서 작성한 elk 로 시작하는 인덱스 패턴의 형태로 로그가 작성된다.

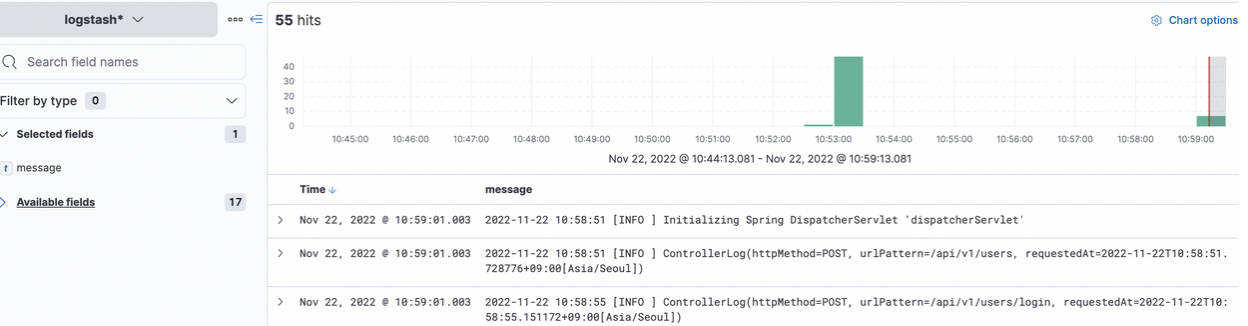

로그 모니터링

Discover 로 이동

→ 로그 확인
